在眾多的物理修復或化學修復技術中，熱脫附是公認處理高 PCBs 污染土壤的成熟可靠技術，是最廣泛的應用于 POPs 污染場地修復技術。當前處理持久性有機污染物的主要方法是焚燒法。焚燒法的主要缺陷有二 ：一是焚燒設備結構復雜，建設成本高，運行成本高，在當前能源價格較高情況下不具備良好的經濟性 ；二是部分工藝存在凈化效率不高，易產生二次污染的問題 ；這些都限制了焚燒法的使用范圍和大規模推廣。

　　根據持久性有機污染物的性質，本專利提出了一套持久性有機污染物污染土壤修復方法及裝置。

　　本發明要解決的技術問題是，克服現有技術中的不足，提供一種持久性有機污染物污染土壤修復方法及裝置。

　　一、為解決技術問題，本發明的解決方案是 ：

　　提供一種用于持久性有機污染物污染土壤修復的裝置，包括依次連接的分選機、料斗、給料機和間接加熱熱脫附器，土壤排放裝置接于加熱熱脫附器的底部 ；所述間接加熱熱脫附器為夾套式回轉窯，包括內筒和外筒，內筒壁上布置肋片以促進傳熱 ；該裝置還包括 ：燃燒系統、余熱利用裝置、惰性氣體發生器和尾氣處理部件 ；所述燃燒系統、余熱利用裝置和惰性氣體發生器分別連接間接加熱熱脫附器 ；燃燒系統與外筒相連，所產生的熱煙氣排入外筒并與土壤運動方向異向 ；惰性氣體發生器與內筒相連，所產生的惰性氣體進入內筒內并與土壤同向運動 ；所述尾氣處理部件包括依次連接的旋風除塵器、一級噴淋塔、二級調節式噴淋塔、除濕器、等離子反應器、空氣過濾器、引風機和排氣筒，其中一級噴淋塔和二級調節式噴淋塔還分別與廢液凈化循環裝置連接。

　　本發明中，所述給料機為槳葉式給料機，槳葉內設有加熱部件。所述余熱利用裝置為全膜式壁換熱裝置。所述旋風除塵器設有外部加熱裝置。所述一級噴淋塔和二級調節式噴淋塔均為填料塔。所述除濕器為加熱除濕器。所述等離子反應器由 2 ～ 8 級刀型電極滑動弧放電發生器串聯構成。

　　本發明還提供了一種持久性有機污染物污染土壤修復的方法，包括以下步驟 ：

　　分選機對持久性有機污染物污染土壤進行分選，粒徑大于 20mm 的土壤顆粒被截留，粒徑小于 20mm 的土壤顆粒進入料斗 ；然后土壤以固定速率進入設有加熱部件的槳葉式給料機，土壤在前進的同時被加熱到 120 ～ 140℃ ；土壤所含水分被蒸發后，進入間接加熱熱脫附器 ；間接加熱熱脫附器即夾套式回轉窯，其內筒的壁上布置有肋片以促進傳熱 ；燃燒系統產生的 1100 ～ 1300℃的高溫煙氣從夾套式回轉窯的外筒流過，且和土壤運動方向相反 ；惰性氣體發生器產生惰性氣體進入夾套式回轉窯的內筒，且和土壤運動方向相同 ；土壤在夾套式回轉窯內被加熱至 300 ～ 600℃，所含持久性有機污染物被脫附出來并由惰性氣體攜帶 ；經熱脫附處理后，99.9% 以上的持久性有機污染物被脫附出來，清潔的土壤由土壤排放裝置排出 ；燃燒系統產生的高溫煙氣離開夾套式回轉窯的外筒后，進入余熱利用裝置換熱，煙氣溫度降至 50 ～ 100℃ ；攜帶著持久性有機污染物的惰性氣體先經被加熱至 300℃以上的旋風除塵器除塵，防止持久性有機污染物在除塵過程中冷凝 ；經旋風除塵后，煙氣中 90% 以上的顆粒被捕集，捕集的顆粒被回送至料斗 ；除塵后的煙氣進入一級噴淋塔和二級調節式噴淋塔，并被噴淋降溫 ；經噴淋處理后，煙氣溫度降至 50 ～ 70℃，煙氣中95% 以上的持久性有機污染物被冷凝并隨噴淋液進入廢液凈化循環裝置，未被旋風除塵器捕集的細顆粒也隨噴淋液進入廢液凈化循環裝置 ；在廢液凈化循環裝置中經沉淀過濾后，廢液中的顆粒物和油性持久性有機物污染物被分離并被制成濾餅，過濾后的清液返回到一級噴淋塔和二級調節式噴淋塔內循環利用 ；經噴淋處理后的煙氣進入除濕器，并被加熱到110 ～ 130℃以除去水蒸氣 ；除濕后的煙氣進入刀型電極滑動弧放電發生器串聯構成的等離子反應器，與放電產生的高能電子和活性基團發生反應，實現持久性有機污染物的降解 ；經等離子反應器處理后，煙氣中 99.5% 以上的持久性有機污染物被降分解為無害的小分子，處理后的煙氣經空氣過濾器過濾后由引風機送至排氣筒排放。

　　該方法中，所述等離子反應器兩端的電壓為 10KV，刀型電極滑動弧放電發生器的級數為 6 級。

　　本發明中，所述燃燒系統中燃料用量與土壤量之間的關系用下述公式表示 ：

　　其中，M 燃料為每小時燃燒系統燃料消耗量，M 土為每小時間接加熱熱脫附器處理土壤量，C 土為土壤比熱容，ΔT 土為土壤在間接加熱熱脫附器內升高的溫度值，Q 燃料為每千克燃料熱值，η熱為燃燒系統熱效率。

　　本發明中，所述一級噴淋塔或二級調節式噴淋塔的淋液用量與煙氣量之間的關系用下述公式表示 ：

　　其中，Q 噴淋液為每小時一級噴淋塔或二級調節式噴淋塔噴淋液消耗量，Q 煙氣為每小時進入一級噴淋塔或二級調節式噴淋塔煙氣體積，C 煙氣為煙氣比熱容，ΔT 煙氣為煙氣在一級噴淋塔或二級調節式噴淋塔內降低的溫度值 ；C 噴淋液為噴淋液比熱容，ΔT 噴淋液為噴淋液在一級噴淋塔或二級調節式噴淋塔內升高的溫度值。

　　本發明中，所述引風機的功率匹配用下述公式表示 ：

　　其中，P 引風機為引風機功率，Q 風量為每小時引風機引風量，ΔP 為引風機的全風壓，η風機為引風機的內效率，η傳動為機械傳動效率。

　　二、 與現有技術相比，本發明的有益效果在于 ：

　　本發明的持久性有機污染物污染土壤修復方法及裝置，其由熱脫附本體和尾氣處理部件組成，集間接加熱熱脫附、旋風除塵、兩級噴淋、等離子反應技術為一體，可對持久性有機污染物污染土壤進行有效處理，特別適用于高濃度、多組分持久性有機污染物污染土壤場地修復 ；采用間接加熱熱脫附裝置，減少了需處理的煙氣量 ；采用具有內肋片的內筒結構設計，同時燃燒系統產生的熱煙氣與土壤異向運動，促進了煙氣和土壤的換熱，增加了傳熱效率 ；采用余熱利用裝置，充分利用燃燒系統煙氣余熱，提高了整體的熱效率 ；采用帶有外部加熱裝置的旋風除塵器，防止持久性有機污染物的冷凝，去除煙氣中粗顆粒，并將旋風除塵器捕集的塵土送回至料斗再一次經過間接加熱熱脫附系統 ；一級噴淋塔和二級調節式噴淋塔所需要的水大部分循環使用，降低了系統水耗 ；采用了多級等離子體反應器，可充分降解噴淋后尾氣中的持久性有機污染物。對于持久性有機污染物污染土壤，本裝置可實現 99.5% 以上的持久性有機污染物去除效率，同時處理后煙氣中持久性有機污染物含量遠低于國家標準，可直接排放。本發明的持久性有機污染物污染土壤修復方法和裝置，其需處理煙氣量少、水耗低、持久性有機污染物去除徹底、運行成本低 30 ～ 60%，能經濟有效的處理持久性有機污染物污染土壤。

　　三、附圖說明

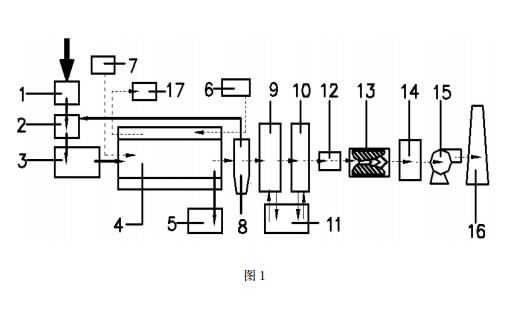

　　圖 1 是持久性有機污染物污染土壤修復方法及裝置的工藝流程示意圖。

　　圖中附圖標記 ：1 分選機，2 料斗，3 給料機，4 間接加熱熱脫附器，5 土壤排放裝置，6 燃燒系統，7 惰性氣體發生器，8 旋風除塵器，9 一級噴淋塔，10 二級調節式噴淋塔，11 廢液凈化循環裝置，12 除濕器，13 等離子反應器，14 空氣過濾器，15 引風機，16 排氣筒，17 余熱利用裝置。
